Zum Einsatz kommen 6 PCs welche ich günstig über die Arbeit bekommen habe

1 x i7 (Flusi Server)
1 x HP Compaq Elite 8100 sff mit einer GTX 750 TI 2GB
2 x HP Compaq Elite 8200 sff mit je zwei GT 710 2GB
2 x HP Compaq Elite 8200 sff nur mit OnBoard Grafik
1 x LAN HUB 16 Port
2 x LAN HUB 8 Port (damit können die Anschlussmöglichkeiten über das ganze Cockpit besser verteilt werden)
mehrere USB HUBs (aktiv)

3 x Kurzdistanzbeamer InFocus IN146 (Auflösung 1280 x 800)

Leinwand

180° Leinwand mit einem Durchmesser von 4 Meter
3 x 3mm MDF Platte mit weisser Oberfläche (2.10m x 1.80m) bei einer Raumhöhe von 2.40m
4 x Kantholz 24mm x 44mm Als Stützen     Hiervon sind jeweils die unteren 5cm abgesägt und mit einer innenliegenden Gewindestange versehen. So kann das Holz gegen die Decke gespannt werden.
Befestigt wurden die Holzplatten mit einem Tacker an den Stützen

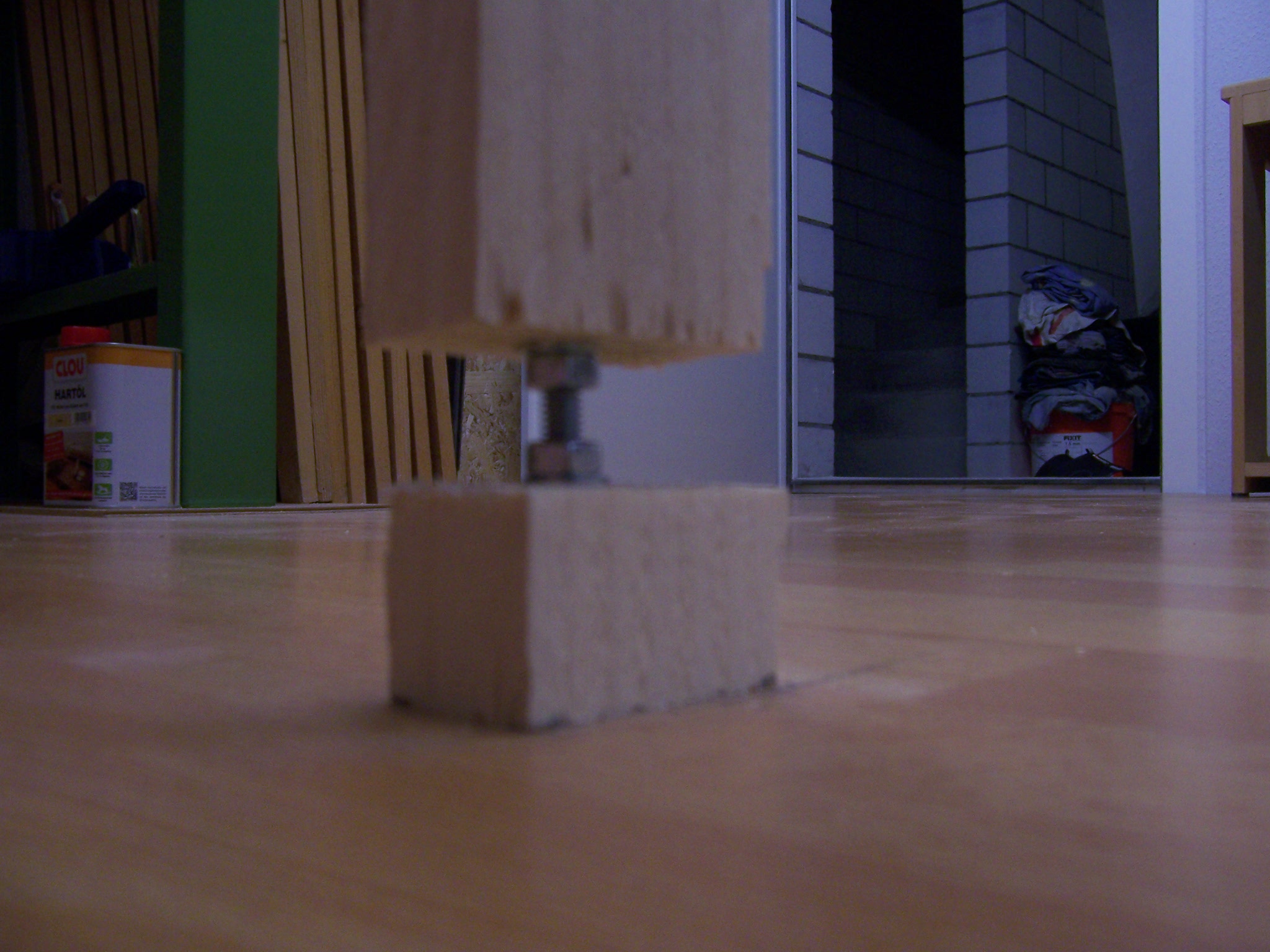

Hier ein Detail des Fusses von der Stütze



Hardware Cockpit spezifisch

diverse Monitore:
2 x 10.2" (Inboard Display Unit je CPT und FO)
1 x 8"  (Lower Display Unit)
1 x 9"  (die drei Instrumente links neben dem upper Display - Standby Attitude Indicator; Standby Altimeter/Airspeed Indicator; Standby Radio Magnetic)
2 x 16" (Outboard Display Unit + Clock je CPT und FO)
1 x 11" (Upper Display Unit)

evtl kommt noch ein 12" Touchscreen hinzu für die Anzeige von Charts. Dieser würde dann beim Klemmbrett am Fenster installiert

GoFlight Module

  • EFIS CPT + FO
  • MCP Pro
  • 3 x GF-P8 (fraglich ob diese noch im neuen HC Verwendung finden)
  • 1 x GF-T8 (fraglich ob diese noch im neuen HC Verwendung finden)
  • MCP advanced (Keine Verwendung im neuen HC)

ProSimParts

  • 1 x Audio Selector
  • 2 x VHF Modul
  • 2 x NAV Modul
  • 1 x ADF Modul
  • 1 x Cargo Fire modul

VRinsight

  • 2 x CDU II von VrInsight

diverse

  • motorized Throttle
  • Opencockpits ATC Modul (Transponder)
  • Itra RMP Modul
  • Itra MFP Modul (Keine Verwendung im neuen HC)
  • Overhead von Poldragonet im Bausatz (mit 3 Pokey Karten angesteuert)
  • aft Overhead von Poldragonet im Bausatz (mit 2 Pokey Karten angesteuert)
  • CH Rudder Pedals (First Officer)
  • MFG Crosswind rudder pedals (Captain)
  • ACE Yoke pro Pilots
  • Schiller - Tiller only Pilots side
  • Landing Gear Lever (Hersteller nicht bekannt)
  • Fürs Pedestal und MIP kommen nochmal 4 Pokeys zum Einsatz

geplante Erweiterung

Pedestal und MIP

Die fehlenden Teile des Pedestal und einige Elemente vom MIP wurden auf später verschoben, da ich mit meinem Zeitplan in Verzug bin und das Cockpit erstmal überhaupt online bringen will.

  • Module von Hispapanel
  • 4-5 Pokeys zum ansteuern der Module
  • Leselampen

Hier noch ein kleiner Netzwerkplan - Da der Sim noch nicht aufgebaut ist ist das erstmal nur meine Idee. Ob es sich so umsetzen lässt oder noch Änderungen vorgenommen werden wird sich zeigen.
angepasst: 19.06.2019
